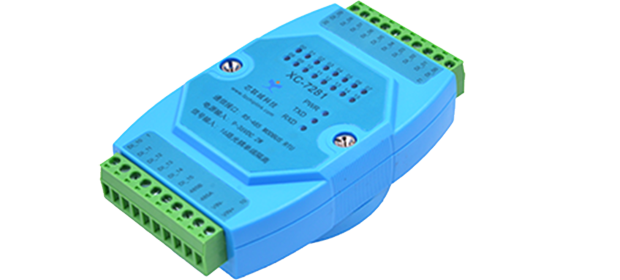

XC-7281 RS485远程I/O 16路数字量输入模块
XC-7281 远程I/O 16路数字量输入模块，通过RS-485通信接口实现离散量的输入采集，上位机通过一组简单的RS-485 RTU通信协议， 即可实现远程的数据采集和状态控制。 模块内置32位微处理器，实现信号调理、隔离、数据比较和数字通信等功能。产品采用用全工业设计， 通信接口具有防雷、抗干扰和防浪涌保护功能，有效抑制工业现场各类串模和共模干扰，保证了工作可靠性和数据精准度。 采用流行的工业Modbus通信协议，XC-7281 远程I/O模块可以直接配接各种人机界面屏(HMI)、数据采集与监视控制系统(SCADA)、 分散控制系统（DCS）以及各种组态软件。
一、产品功能特点
- 16路单端光耦隔离输入，支持干接点和湿接点。
- RS-485通信接口，支持Modbus通信协议，上位机通过一组简单的RS-485 RTU通信协议，即可实现远程的数据采集和状态控制。
- 全工业设计：防雷、抗干扰设计，具有防反接、防浪涌保护功能，有效抑制工业现场各类串模和共模干扰，保证了工作可靠性和数据精准度。
- 带16个LED指示灯，实时显示数字量输入状态。
- 内置有系统和通讯看门狗，确保模块的运行稳定。
二、产品技术参数
| 开关量输入 |
● 16路光耦单端隔离输入，支持有源(湿接点)或无源(干接点)输入 ● 有源(湿接点)输入时极性自适应 ● 输入电阻：5KOhm ● 输入电平： 干接点： 逻辑 “0”：接地(GND) 逻辑 “1”：开路 湿接点： 逻辑 “0”：0 - 2V max 逻辑 “1”：4 - 36V |
|---|---|
| 电源输入 |
● 输入范围：DC9~36 宽电压输入 ● 设备功耗：<2W ● 保护功能：防雷、防浪涌、防反接 |
| 通信接口 |
● 物理接口：RS-485 ● 通讯协议：MODBUS RTU ● 波特率： 1200、2400、4800、9600、19200、38400、57600、115200 bps ● 校验方式：无校验、奇校验、偶校验 ● 保护功能：防雷、抗干扰设计 |
| 外形结构 |
● 模块结构：亚当模块，2个10位可拔插端子(2EDG-5.08-10P 弯针) ● 安装方式：DIN导轨安装 ● 外形尺寸： 107.5mm x 72mm x 26mm(不含端子和导轨座) 116.5mm x 72mm x 41.5mm(含端子、天线座和导轨座) ● 模块重量：约200g |
| 环境 |
● 工作温度：-25~+70°C ● 工作湿度：20~95%RH(不结露) ● 存储环境温度：-20~+85°C ● 存储环境湿度：0~95%RH(不结露) |
