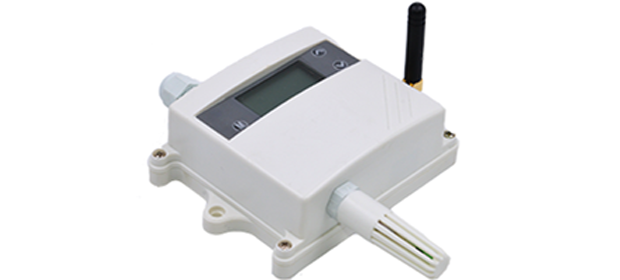

XC-9061 无线温湿度传感器
XC-9061自带ChipBeeNet自组网协议，是集传感器、I/O、低功耗、无线通信技术于一体的无线智能传感器产品。 与传统的有线解决方案不同，无线传感器网络灵活的组网能力，使扩展或构建一种高性价比的分布式温湿度采集、监控系统变得容易。 采用低功耗技术，XC-9061可以用2节5号电池供电正常工作一年(5分钟数据发送间隔)。 采用多电源输入设计，正常情况模块采用外接电源供电，停电时，模块可以自动切换到电池供电，确保模块不因停电而无法正常工作。 XC-9061可以广泛使用于医药库房、食品库房、冷链物流、室内温湿度、通讯机房、农业大棚、智能楼宇、地铁、商场、图书馆等场所
一、产品功能特点
- 简单易用，无线传输，无需布线施工
- 自带ChipBeeNet 无线自组网协议，支持星型/树型/MESH网络拓扑，组网灵活，性能可靠稳定
- 高精度嵌入式温湿度传感器，通过无线进行组网传输，实现温湿度的无线采集
- 带 LCD显示，现场显示温湿度测量值、无线信号、电池电量
- 低功耗、多电源输入设计，2节5号电池供电可正常工作一年(5分钟数据发送间隔)，外接电源和电池供电自动切换
二、产品技术参数
| 温度传感器输入 |
● 测量范围： -20~+70℃ ● 分辨率： 0.1℃ ● 精度： ±0.4℃ ● 反应速率：±1.0℃/分钟 ● 长期漂移： <0.04℃/年 |
|---|---|
| 湿度传感器输入 |
● 测量范围： 0~100% RH ● 分辨率： 0.1% RH ● 精度： ±3.0% RH ● 反应时间： 8秒 ● 长期漂移： 0.5% RH/年 |
| 电源输入 |
● 外接电源输入：DC9~36 宽电压输入，具有防反接、防浪涌保护功能 ● 电池输入：2节5号碱性电池(2 x AA) ● 设备功耗：0.4W @ 24 VDC （外接电源） 电池供电：420 uW @ 3 VDC (1分钟发送间隔) 240 uW @ 3 VDC (2分钟发送间隔) 150 uW @ 3 VDC (5分钟发送间隔) |
| 无线特性 |
● 自主研发的ChipBeeNet自组网协议，兼容IEEE802.15.4标准 ● 无线频率: 433/470频段（出厂前确定中心频率） ● 调制方式：2GFSK ● 无线信道：20个 ● 射频数据速率：10Kbps ● 最大发射功率：≤100mW(20dBm) ● 峰值电流：80mA ● 信道检测：CSMA/CA ● 接收灵敏度：-117dBm ● 网络拓扑：星型/树型/MESH网 ● 无线通信距离：≤1000米(室外可视，3 dBi天线) ● 网络节点容量：最大240个节点(路由节点+终端节点) ● 无线距离扩展: 最多 5 跳 ● 节点功能：终端设备 ● 天线连接：外置SMA 天线 |
| 外形结构 |
● 模块结构：Abs塑料外壳 ● 安装方式：壁挂安装 ● 外形尺寸： 135mm X 85mm X 40mm (含传感接头、电源接头和天线座) ● 模块重量：约200g |
| 环境 |
● 工作温度：-25~+70°C （外接电源） 0~+50°C （电池供电） ● 工作湿度：20~95%RH(不结露) ● 存储环境温度：-20~+85°C ● 存储环境湿度：0~95%RH(不结露) |
